Cách bấm dây mạng 4 sợi chuẩn: Sơ đồ chân 1-2-3-6 & Tách dây

Bạn đang đau đầu vì một đoạn dây mạng âm tường bị đứt mất vài lõi, khiến Internet chập chờn hoặc mất hẳn tín hiệu? Hay bạn đang muốn lắp thêm một chiếc Camera IP tại vị trí đã có sẵn máy tính nhưng lại cực kỳ ngại việc đục tường đi thêm dây mới vì quá rắc rối, bụi bặm và tốn kém? Hoặc đơn giản hơn, bạn đang cầm trên tay cuộn dây 4 lõi (như dây điện thoại cũ, dây Teasung) và tự hỏi làm sao để kết nối Internet cho hệ thống camera giám sát?

Nhiều người lầm tưởng rằng bắt buộc phải có đủ 8 sợi dây đồng thì mạng mới chạy được. Sai lầm! Việc vứt bỏ dây cũ hoặc đi lại dây mới tốn kém cả triệu đồng tiền vật tư và công sức đục đẽo là hoàn toàn không cần thiết nếu bạn hiểu bản chất của chuẩn Fast Ethernet. Thực tế, hệ thống mạng gia đình thông thường vẫn có thể hoạt động trơn tru chỉ với một nửa số dây dẫn.

Với tư cách là chuyên gia kỹ thuật từ thietbimangvietnam.vn, mình sẽ hướng dẫn bạn kỹ thuật bấm dây mạng 4 sợi dựa trên nguyên lý “vàng” của chân 1-2-3-6. Bài viết này sẽ giúp bạn tận dụng dây thừa, tách 1 sợi dây thành 2 đường truyền riêng biệt mà vẫn đảm bảo mạng thông suốt. Tuy nhiên, hãy nhớ một điều luật bất di bất dịch: Cách bấm này thường chỉ đạt tốc độ tối đa 100Mbps, không thể lên được Gigabit (1000Mbps). Nếu bạn chấp nhận đánh đổi tốc độ lấy sự tiện lợi và tiết kiệm, chúng ta bắt đầu thôi!

Những điểm chính

• Nguyên lý 1-2-3-6: Hiểu rõ bản chất truyền nhận dữ liệu (TX/RX) trên 4 chân cốt lõi.
• Kỹ thuật Splitter: Tuyệt chiêu tách 1 sợi cáp mạng 8 lõi thành 2 đầu mạng riêng biệt cho 2 thiết bị (PC + Camera).
• Tận dụng dây cũ: Hướng dẫn bấm đầu RJ45 vào dây điện thoại hoặc dây 4 lõi phi tiêu chuẩn.
• Bí mật “Force Speed”: Mẹo cấu hình giúp chạy camera ổn định trên dây cũ ở khoảng cách xa >60m.
• Cảnh báo PoE: Rủi ro cháy thiết bị khi dùng nguồn PoE không chuẩn trên dây 4 sợi.

I. Nguyên lý cốt lõi: Tại sao chỉ cần 4 sợi là có mạng? (Quy tắc 1-2-3-6)

Trước khi cầm kìm lên, bạn cần hiểu mình đang làm gì. Tại sao lại là 4 sợi? Tại sao lại là vị trí 1-2-3-6 mà không phải 1-2-3-4?

1. Giải mã chuẩn 100Base-TX

Trong thế giới mạng máy tính, chuẩn 100Base-TX (hay còn gọi là Fast Ethernet) là tiêu chuẩn truyền dẫn phổ biến nhất cho các thiết bị như Camera IP, Smart TV, và hệ thống mạng văn phòng cơ bản. Điều thú vị là chuẩn này không hề sử dụng hết 8 sợi dây đồng trong cáp Cat5e/Cat6.

Dữ liệu thực tế chỉ di chuyển trên 2 cặp dây (4 sợi):

• Cặp truyền (TX – Transmit): Nằm ở chân số 1 (TX+) và 2 (TX-).
• Cặp nhận (RX – Receive): Nằm ở chân số 3 (RX+) và 6 (RX-).

Vậy các chân 4, 5, 7, 8 để làm gì? Chúng được gọi là các chân “Spare” (dự phòng). Trong các ứng dụng hiện đại, chúng được dùng để cấp nguồn (PoE) hoặc chống nhiễu chéo (Crosstalk) cho chuẩn Gigabit. Nhưng nếu chỉ để “có mạng Internet” ở tốc độ 100Mbps, chúng hoàn toàn có thể bị lược bỏ.

Kết luận là: Chỉ cần bạn kết nối thông mạch đúng 4 vị trí 1, 2, 3, 6 ở cả hai đầu hạt mạng, đèn tín hiệu trên Switch sẽ sáng và Internet sẽ thông.

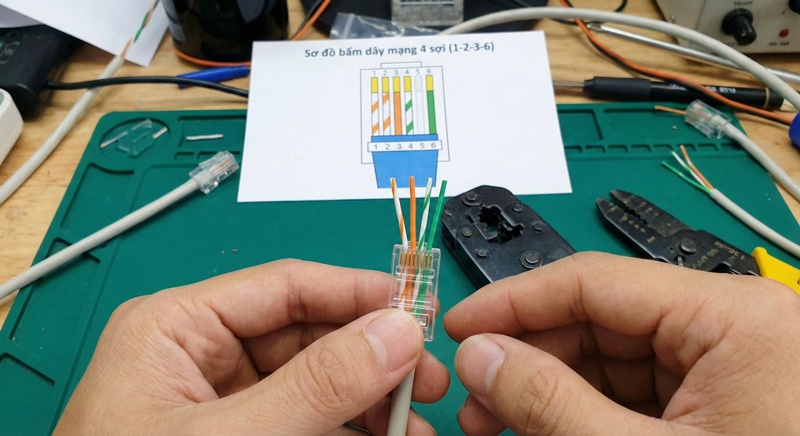

2. Sơ đồ chân (Pinout Diagram) – Quan trọng nhất

Hãy nhìn vào mặt tiếp xúc của hạt mạng RJ45 (mặt có lá đồng hướng về phía bạn, lẫy nhựa quay xuống dưới). Bạn đếm từ trái qua phải là 1 đến 8.

Để các bạn dễ hình dung sự khác biệt giữa bấm đủ 8 sợi (Chuẩn T568B) và bấm tắt 4 sợi, hãy xem bảng so sánh dưới đây:

Quy tắc vàng: “Màu sắc không quan trọng bằng vị trí”.
Dù sợi dây bạn đang cầm có màu Đỏ, Vàng, Xanh hay Tím, điều đó không quan trọng. Miễn là Chân 1 đầu này trùng màu với Chân 1 đầu kia, và tương tự với các chân 2, 3, 6. Tuy nhiên, để dễ quản lý và tránh nhầm lẫn cho người sửa chữa sau này, chúng ta nên tuân thủ các cặp màu chuẩn quốc tế (T568B) nếu có thể.

II. Chuẩn bị “đồ nghề” tác chiến

Để thực hiện bấm dây mạng 4 sợi thành công, bạn không cần quá nhiều dụng cụ cầu kỳ, nhưng chất lượng dụng cụ sẽ quyết định độ bền của mối nối.

1. Kìm bấm mạng: Nên dùng loại kìm có lực bấm tốt (như Talon, Dintek) để lá đồng găm sâu vào lõi dây.
2. Hạt mạng RJ45: Đây là yếu tố then chốt. Với dây 4 sợi (đặc biệt là dây điện thoại lõi nhỏ), bạn nên mua loại hạt mạng RJ45 chất lượng cao có chân đồng dày và ngàm kẹp chắc chắn để tránh tuột dây.
3. Kéo/Dao tuốt dây: Để tách vỏ cáp.
4. Máy test mạng (Tester): Để kiểm tra thông mạch sau khi bấm.

III. Hướng dẫn thực hành bấm dây mạng 4 sợi (2 Trường hợp phổ biến)

Đây là phần “cầm tay chỉ việc”. Tùy vào tình huống của bạn là tách dây hay tận dụng dây cũ, hãy chọn phương án phù hợp dưới đây.

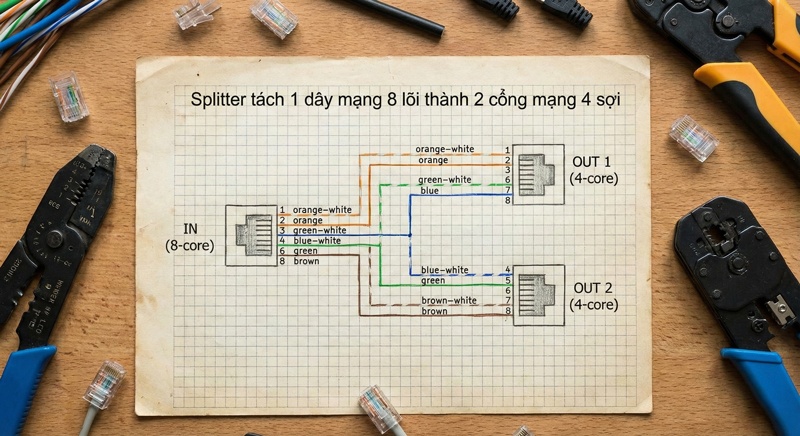

Trường hợp 1: Tách 1 dây mạng 8 lõi thành 2 đầu mạng (Kỹ thuật Splitter)

Bối cảnh: Bạn có một đường dây mạng đi âm tường từ Modem đến phòng ngủ. Bây giờ bạn muốn lắp thêm một Camera IP tại đó nhưng không muốn mua Switch chia mạng. Bạn muốn tận dụng sợi dây 8 lõi đó để chạy cho cả Máy tính (PC) và Camera.

Cách thực hiện:

Bước 1: Tách và phân loại dây
Dùng dao tuốt vỏ cáp khoảng 5cm (tuốt dài hơn bình thường để dễ thao tác). Tách 8 sợi dây ra làm 2 nhóm:

• Nhóm A (Dùng cho PC): Cặp Cam (Trắng Cam/Cam) và Cặp Xanh Lá (Trắng Xanh Lá/Xanh Lá).
• Nhóm B (Dùng cho Camera): Cặp Xanh Dương (Trắng Xanh Dương/Xanh Dương) và Cặp Nâu (Trắng Nâu/Nâu).

Bước 2: Bấm đầu mạng thứ nhất (Nhóm A)
Sử dụng Nhóm A để bấm dây mạng 4 sợi vào hạt RJ45 thứ nhất theo chuẩn T568B rút gọn:

• Chân 1: Trắng Cam
• Chân 2: Cam
• Chân 3: Trắng Xanh Lá
• Chân 6: Xanh Lá
  (Các khe 4, 5, 7, 8 bỏ trống).

Bước 3: Bấm đầu mạng thứ hai (Nhóm B) – Cực kỳ quan trọng
Đây là bước quyết định thành bại. Bạn phải gán lại vị trí cho các dây thừa.
Chúng ta sẽ quy ước:

• Cặp Xanh Dương sẽ đóng vai trò là cặp Truyền (vào chân 1, 2).
• Cặp Nâu sẽ đóng vai trò là cặp Nhận (vào chân 3, 6).

Thứ tự bấm vào hạt RJ45 thứ hai như sau:

• Chân 1: Trắng Xanh Dương
• Chân 2: Xanh Dương
• Chân 3: Trắng Nâu
• Chân 6: Nâu
  (Các khe 4, 5, 7, 8 bỏ trống).

Lưu ý: Bạn phải thực hiện thao tác tách và bấm y hệt như trên ở cả hai đầu của sợi dây cáp (Đầu cắm vào Modem/Switch và đầu cắm vào thiết bị).

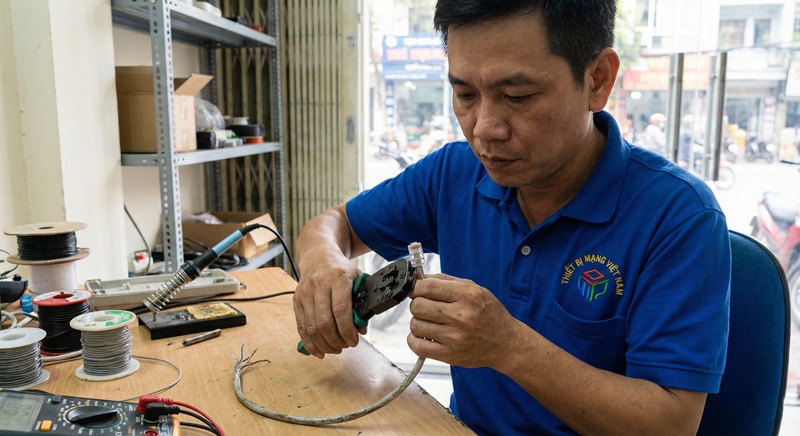

Trường hợp 2: Bấm dây cáp điện thoại/Dây 4 màu lạ

Bối cảnh: Bạn tận dụng lại đường dây điện thoại cũ (thường là cáp 4 lõi xoắn hoặc dây dẹt) hoặc mua phải loại dây rẻ tiền có 4 màu lạ (Trắng, Đỏ, Đen, Nâu… thay vì màu chuẩn).

Quy ước gán màu (Mapping):
Giả sử dây của bạn có 4 màu: Trắng, Đỏ, Đen, Nâu. Chúng ta sẽ tự quy định:

• Trắng -> Gán vào Chân 1.
• Đỏ -> Gán vào Chân 2.
• Đen -> Gán vào Chân 3.
• Nâu -> Gán vào Chân 6.

Thao tác kỹ thuật:

1. Tuốt vỏ dây, vuốt thật thẳng 4 sợi lõi.
2. Cắt vát đầu dây một góc 45 độ (để dễ luồn lách).
3. Đưa 3 sợi Trắng, Đỏ, Đen vào các khe 1, 2, 3 một cách bình thường.
4. Thử thách: Sợi dây Nâu cần vào khe số 6. Bạn phải khéo léo lái sợi Nâu nhảy qua khe 4 và 5 (bỏ trống 2 khe này) để chui tọt vào khe số 6.
5. Dùng kìm bấm mạng bấm dứt khoát.

Mẹo nhỏ: Nếu dây quá mềm khó lái vào chân 6, hãy dùng một chiếc tuốc nơ vít dẹt nhỏ hoặc mũi dao rọc giấy để “mồi” đường dẫn cho dây trước khi đút vào hạt. Đây là mẹo mà anh em thợ hay dùng để xử lý các loại dây “cứng đầu”.

IV. Kinh nghiệm thực chiến: Xử lý hệ thống Camera cũ (Dự án Kho xưởng)

Để các bạn thấy rõ tính ứng dụng của việc bấm dây mạng 4 sợi, mình xin chia sẻ một câu chuyện thực tế mà đội ngũ thietbimangvietnam.vn đã xử lý.

Thách thức:
Khách hàng là một chủ kho xưởng cũ tại Bình Dương. Họ có hệ thống dây điện thoại nội bộ đi âm tường từ năm 2010, hiện đã bỏ không dùng. Chủ xưởng muốn lắp đặt hệ thống Camera IP để giám sát nhưng kiên quyết không cho đục tường đi dây nổi vì sợ mất thẩm mỹ và ảnh hưởng hoạt động kho. Khoảng cách từ trung tâm đến các điểm camera khá xa, khoảng 60m – 80m.

Giải pháp của chúng tôi:
Thay vì ép khách hàng đi dây mới (vừa tốn kém vừa phật ý khách), chúng tôi quyết định tận dụng chính những sợi dây điện thoại 4 lõi cũ kỹ kia.

1. Kỹ thuật viên tiến hành đo thông mạch để đảm bảo dây không bị đứt ngầm.
2. Thực hiện bấm dây mạng 4 sợi vào các chân 1-2-3-6 ở hai đầu dây điện thoại.

Vấn đề phát sinh & Cách xử lý (Triệu đô):
Do dây điện thoại cũ thường là dây dẹt (flat cable) không có độ xoắn chống nhiễu tốt như cáp Cat5e, khi truyền tải ở khoảng cách 60-80m, tín hiệu 100Mbps bị suy hao mạnh, camera chập chờn lúc lên lúc không.

Lúc này, chúng tôi áp dụng tuyệt chiêu “Force Speed 10Mbps”:

• Truy cập vào cấu hình của Switch quản lý (hoặc cài đặt bên trong Camera IP).
• Chuyển tốc độ cổng mạng từ Auto-Negotiation sang 10Mbps Full Duplex.
• Kết quả thật bất ngờ! Hình ảnh camera lên ngay lập tức, cực kỳ ổn định và nét căng.

Tại sao lại thế?
Với camera giám sát, băng thông thực tế chỉ cần khoảng 4-6Mbps là đủ cho độ phân giải Full HD. Việc ép tốc độ xuống 10Mbps giúp tín hiệu truyền đi xa hơn và ít bị nhiễu hơn rất nhiều so với cố chạy ở 100Mbps.

Kết quả:
Hệ thống 8 Camera hoạt động hoàn hảo trên nền tảng dây cũ. Khách hàng tiết kiệm được 100% chi phí vật tư dây cáp và nhân công đục đẽo (tương đương gần 5 triệu đồng).

V. Giới hạn kỹ thuật & Rủi ro cần biết

Là những người làm kỹ thuật trung thực, mình phải cảnh báo các bạn những mặt hạn chế của phương pháp này. Bấm dây mạng 4 sợi là giải pháp tình thế, không phải là chuẩn mực để áp dụng cho các hệ thống Core (cốt lõi).

1. Tốc độ tối đa chỉ đạt 100Mbps

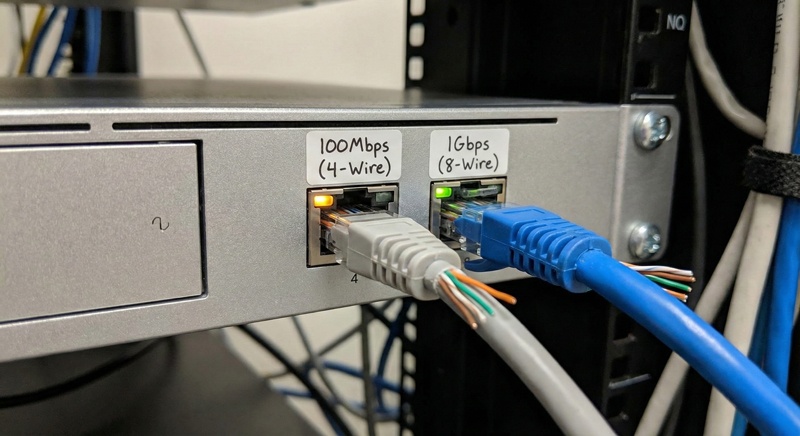

Tuyệt đối không dùng cách bấm này cho các đường truyền Internet gói cước cao (>150Mbps) hoặc kết nối giữa các Server/NAS cần tốc độ cao. Nếu bạn cắm dây 4 sợi vào cổng Gigabit, đèn tín hiệu trên Switch sẽ chỉ sáng màu Cam (báo hiệu 100Mbps) thay vì màu Xanh (1000Mbps). Bạn đang tự bóp nghẹt băng thông của chính mình.

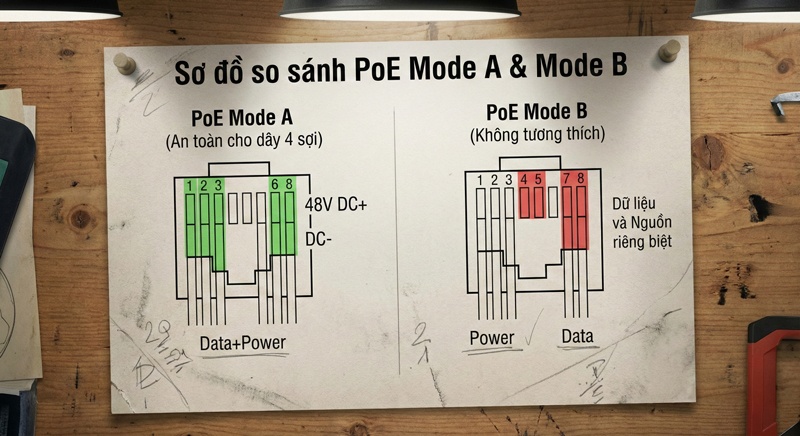

2. Vấn đề PoE (Nguồn điện) – Cẩn thận cháy thiết bị!

Đây là “tử huyệt” nguy hiểm nhất mà dân nghiệp dư hay mắc phải.

• An toàn: Nếu bạn dùng Switch PoE chuẩn A (End-span, thường là chuẩn 802.3af/at xịn), nguồn điện đi chung trên dây data 1, 2, 3, 6. Lúc này bấm 4 sợi VẪN CÓ ĐIỆN và chạy tốt.
• Nguy hiểm: Nếu bạn dùng Switch PoE chuẩn B (Mid-span) hoặc các loại nguồn Passive PoE (nguồn POE 24V/48V giá rẻ), nguồn điện bắt buộc phải đi trên các dây 4, 5, 7, 8. Nếu bạn bấm 4 sợi (bỏ 4, 5, 7, 8), Camera sẽ KHÔNG CÓ ĐIỆN.

Lời khuyên: Để tránh rủi ro cháy camera hoặc không lên nguồn, tốt nhất bạn nên sử dụng Switch PoE chuẩn hoặc dùng nguồn 12V rời cắm tại chỗ cho thiết bị. Đừng mạo hiểm với nguồn điện nếu bạn không nắm chắc sơ đồ mạch.

3. Khả năng nhiễu

Dây mạng chuẩn có 8 sợi xoắn đôi để triệt tiêu nhiễu. Khi bạn tách dây hoặc dùng dây điện thoại, cấu trúc xoắn này bị phá vỡ hoặc không đạt chuẩn. Nếu đường dây đi gần điện lưới 3 pha hoặc máy móc công suất lớn, tín hiệu mạng rất dễ bị chập chờn (Packet Loss).

VI. Các câu hỏi thường gặp (FAQ)

Bấm dây mạng 4 sợi có yếu hơn 8 sợi không?

Về độ bền vật lý của đầu bấm thì không khác biệt. Nhưng về tốc độ truyền tải, bấm 4 sợi bị giới hạn cứng ở mức 100Mbps, trong khi bấm đủ 8 sợi có thể lên tới 1000Mbps (1Gbps) hoặc cao hơn.

Dây điện thoại 2 lõi có bấm được mạng không?

Không thể. Chuẩn mạng Ethernet tối thiểu cần 2 cặp dây (4 sợi) để tạo thành vòng khép kín gửi và nhận tín hiệu (TX/RX). Với 2 sợi, bạn không thể làm gì được.

Tại sao tôi bấm đúng chân 1-2-3-6 mà đèn không sáng?

Hãy kiểm tra lại các lỗi sau:

1. Kìm bấm chưa đủ lực, chân đồng chưa găm sâu vào lõi dây.
2. Bạn nhầm lẫn thứ tự: Chân 1 đầu này phải trùng màu chân 1 đầu kia.
3. Dây của bạn là dây lõi nhôm/sắt pha (kém chất lượng) đã bị gãy ngầm khi tuốt vỏ.
4. Cổng mạng trên Modem/Switch bị hỏng chân tiếp xúc.

VII. Kết luận

Bấm dây mạng 4 sợi là một kỹ thuật “nhỏ nhưng có võ”, là cứu cánh tuyệt vời cho các tình huống sửa chữa. Tuy nhiên, đây là giải pháp tình thế với giới hạn tốc độ 100Mbps. Để xây dựng một hệ thống mạng ổn định, đạt hiệu năng tối đa, bạn cần nắm vững quy trình đầy đủ trong bài viết Hướng dẫn bấm dây mạng chuẩn T568A/B của chúng tôi.

Hãy luôn ghi nhớ câu thần chú: “Chân 1, 2, 3, 6 là chân ái”. Chỉ cần nắm vững vị trí của 4 chân này, bạn có thể biến mọi sợi dây 4 lõi thành dây mạng Internet. Tuy nhiên, hãy cân nhắc kỹ về nhu cầu tốc độ và nguồn điện PoE trước khi áp dụng.
