Scommscope (AMP) Netconnect Cable FO SM – Figure-8 Construction

0 trên 5 dựa trên 2 đánh giá

(Có 0 đánh giá)

Tình trạng: Còn hàng

Liên hệ báo giá: 0979.300.098

Scommscope (AMP) Cable FO SM – Figure-8 Construction chính hãng, bảo hành 25 năm, hàng có sẵn, đầy đủ CO+CQ cho dự án, giao hàng miễn phí, liên hệ hotline để được hỗ trợ tốt nhất cho dự án.

Mô tả
Đánh giá (0)

I. Thông số sản phẩm:

Cáp sợi quang COMMSCOPE NETCONNECT (trước đây là AMP NETCONNECT) singlemode 9/125µM dạng Figure-8 Construction đã được thiết kế và kiểm định tuân thủ các quy định của chuẩn TIA/EIA 568B.3, ISO/IEC 11801:2002, IEC 60794-3-12, IEC 60794-3-21 và EN 60794-3-21:2006. Vì vậy, cáp sợi quang COMMSCOPE NETCONNECT (trước đây là AMP NETCONNECT) luôn đáp ứng và vượt qua tất cả các yêu cầu về hiệu suất cho cả ứng dụng hiện tại và tương lai, chẳng hạn như F-100BASE, 155/622 Mbps Gigabit Ethernet ATM và 10Gigabit Ethernet.

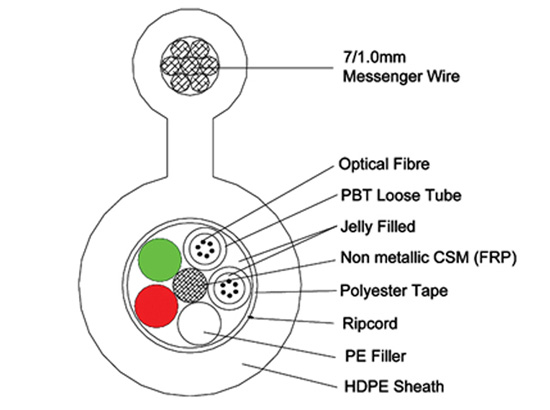

Cable FO SM - Figure-8 Construction — Scommscope (AMP) Netconnect Cable FO SM – Figure-8 Construction

Cấu trúc của cáp sử dụng ống Loose Tubes, với độ chịu lực cao và sử dụng hợp chất PBT thấp. Mỗi ống (loose tube) chứa 6 hoặc 12 sợi quang và được điền đầy bằng một hợp chất thixotropic, nhằm đảm bảo khả năng chống thấm nước và chống shock cho sợi quang bên trong.

Các màu sợi quang tuân theo tiêu chuẩn TIA 598. Ngoài ra, cáp còn tích hợp các ống filler (PE filler) có kích thước tương tự như ống loose tube. Các ống đệm này chứa sợi quang và được bện theo phương pháp SZ (SZ-stranded) xung quanh một phần trung tâm phi kim loại (FRP Strength member) để tạo độ chịu lực.

Vỏ bên ngoài của cáp có cấu trúc HDPE đen chịu lực. Cáp được xây dựng theo hình dạng số 8, với sợi thép bọc kẽm chịu lực căng nằm ở trên, có kích thước 7/1.0mm.

II. Thông số kỹ thuật chi tiết:

Mô tả	Giá trị chi tiết
Vật liệu lõi quang	Lõi quang được làm bằng Silicon dioxide và được bổ sung bởi Germanium dioxide
Vật liệu lớp vỏ phản xạ	Silicon dioxide (SiO2)
Lớp bảo vệ sơ cấp	Lớp bảo vệ sơ cấp được làm bằng vật liệu chịu được tia cực tím (UV-curable acrylate). Lớp bảo vệ này cấu thành bởi 2 lớp với giá trị của modun đàn hồi mổi lớp khác nhau.
Đường kính trường mode (ứng với bước sóng 1310nm)	9.2 µm ± 0.4 µm
Đường kính trường mode (ứng với bước sóng 1550nm)	10.4 µm ± 0.8 µm
Đường kính lớp vỏ phản xạ (Cladding)	125 µm ± 0.7 µm
Sai số đồng tâm của Core/Cladding	≤ 0.5 µm
Sai số không tròn đều của vỏ phản xạ (Cladding)	≤ 1 %
Đường kính của lớp bảo vệ sợi quang (Coating)	245 µm ± 5 µm
Chỉ số khúc xạ hiệu dụng của dãi quang phổ với bước sóng 1310nm	1.4677
Suy hao tại tần số 1310 nm	≤ 0.36 dB/km
Suy hao tại tần số 1550 nm	≤ 0.22 dB/km
Chỉ số khúc xạ hiệu dụng của dãi quang phổ với bước sóng 1550nm	1.4682
Góc mở (Numrical apercture)	0.12
Bước sóng giới hạn “λcc”	≤ 1260 nm
Bước sóng tán sắc 0 (λ๐)	1302 ~1322 ps/(nm2.km)
Độ dốc tán sắc 0 (S0)	≤ 0.089 ps/(nm2 .km)
Hệ số tán sắc mốt phân cực (PMD)	≤ 0.2 ps/√km
Hệ số tán sắc trong vùng bước sóng 1285nm đến 1330nm	≤ 3.5 ps/(nm .km)
Hệ số tán sắc tại bước sóng 1550nm	≤ 18 ps/(nm .km)
Macro bending attenuation 100 turns, 75mm diameter @1550 nm	≤ 0.05 dB
Proof test for 1 sec	1%
Độ kéo căng lớn nhất (N)	2500
Sức bền nén (N/10cm)	4400
Khoảng nhiệt độ làm việc	-30…+70 °C
Khoảng nhiệt độ lắp đặt	-5…+50 °C

Bảo hành 25 năm cho hệ thống hay từng thành phần tùy điều kiện.
